Trykksettingsaggregat

Trykksettingsaggregat

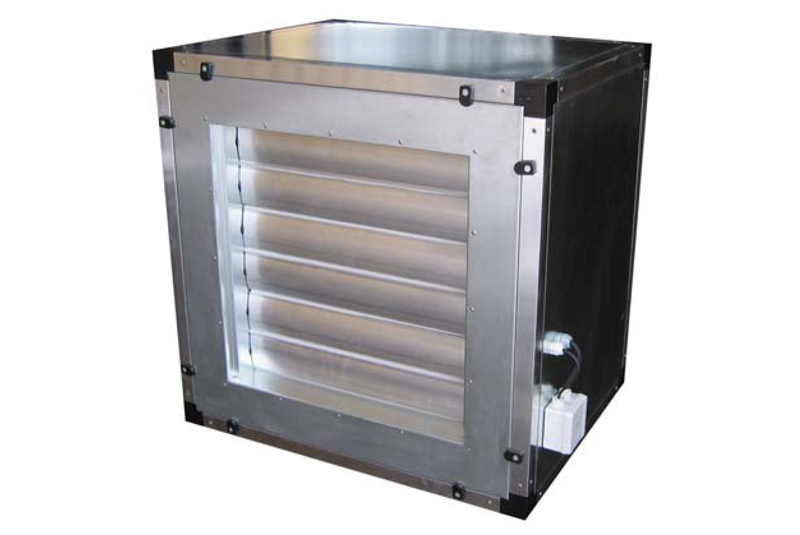

TBV er et aggregat beregnet for trykksetting av trapperom.

Produktbeskrivelse

Aggregatet leveres som et komplett system med vifte, motorstyrt stengespjeld, ytterveggsrist og styring. Alt leveres i kompakt, isolert kasse med kondensfrie spjeldblader og rustfrie innfestningsvinkler. I løsningen inngår også skap med ferdig programmert frekvensregulering og trykkgiver, klargjort for pot.fritt signal fra branntavle.

Systemet aktiveres med signal fra branntavle. Ved alarm åpner spjeldet automatisk og systemet oppnår full kapasitet etter kort tid. Koblingsskjema og programmeringsmanual leveres med aggregatet. TBV har et kapasitetsområde fra 15000 til 28000 m3/t.

Prinsipp

Hensikten med trykksetting er å forhindre at røyk kommer ut i trapperommet ved eventuelt branntilløp. Dette gjøres ved at en vifte blåser luft inn utenfra og gir et definert overtrykk. Dette trykket (ca. 50 Pa.) vil være nok til å holde røyken tilbake når alle dører er lukket.

Ved rømming, når dører åpnes, vil trykket falle. For å kompensere for trykkfallet, økes hastigheten på viften for å få større luftstrøm (0,75 m/s) gjennom døråpningen. Dette vil holde røyken tilbake fra trapperommet.

For å oppnå ønsket trykk og luftmengde i trapperommet ved disse tilstandene, brukes en frekvensomformer styrt av signal fra trykkføler til å regulere kapasiteten på aggregatet.


Last ned målskisse (PDF)
