Chicago Blower SQ A/B Arr. 3

Chicago Blower SQ A/B Arr. 3

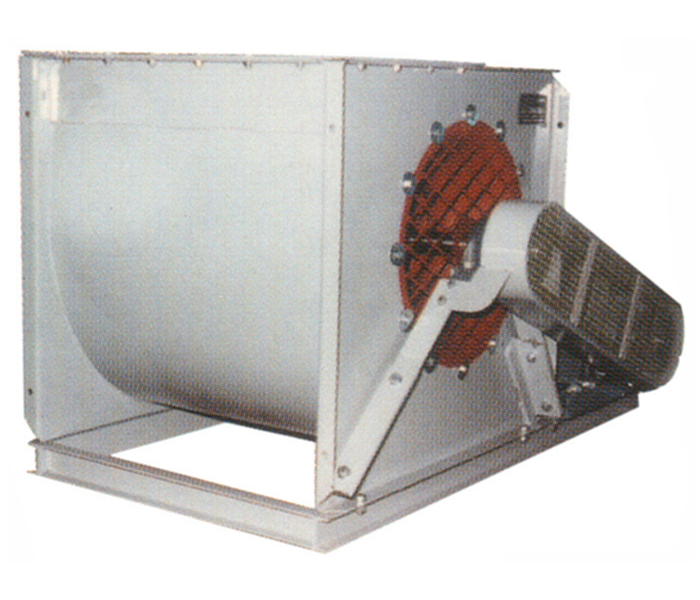

SQ A/B Arr. 3 er den mest vanlige utførelsen av dobbeltsugende Chicago vifte. Som for Arr. 1 har vifte og el. motor felles fundamentramme.

Motor er montert på strammeskinner. Dobbeltsugende vifte (betegnet som DIDW = double inlet double width) er spesielt velegnet for fri plassering i vifterom, eller som kabinettvifte.

Utførelse SQA leveres med A-rotor som har airfoil skovler. Utførelse SQB leveres med B-rotor som har rette bakoverstilte skovler.Airfoil utførelsen gir en helt jevn luftstrøm over vingen og dermed stabil hastighetsprofil i innsugskon og virkningsgrad opp mot 90%. B - rotor som er en rett bakoverbøyd skovl utnytter ikke "flyvinge" prinsippet like effektivt som A-rotoren, men er mer stabil i anlegg med sterk luftforurensning og har litt høyere trykkurve.

Last ned målskisse (PDF)
