In Line type BIL

Vifte type BIL er en direktedrevet halvaksial rørvifte med ledeskovler som kombinerer aksialviftens beskjedne plasskrav med sentrifugalviftens høye ytelse og lave lydnivå.

Produktbeskrivelse

I BIL benyttes vår velkjente Chicago Blower airfoil (A-rotor), eller B-rotor for høyere trykk og forurenset avtrekk. Airfoil formede skovler og aerodynamisk innsugskon gir virkningsgrad opp mot 90 %. For bruker er resultatet en driftsmessig økonomisk vifte med lavt lydnivå. Konstruksjonen er også en videreføring av Chicago Blowers velkjente kvalitet og garanterer for lang og problemfri drift.

Standardstørrelsene BIL type 400 til 800 dekker kapasitetsområder fra ca. 3000 m3/time til ca. 30000 m3/time. Utførelsen er spesialdesignet for takmontasje avtrekk, takmontasje friskluft innblåsing og for kanalmontasje.Spesialutførelser kan videre tilbys for eksempel til avtrekk pumperom på skip. Materialkvaliteter og tykkelser kan tilpasses klassekrav, likeledes kan elektromotor leveres i EExe eller EExd utførelse.

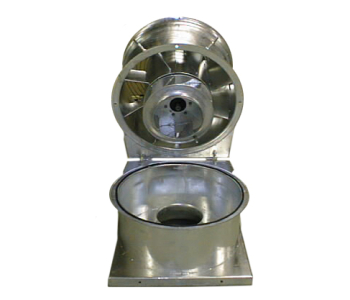

Takviftemodellen for avtrekk er spesielt konstruert med tanke på lett tilkomst for service og rengjøring. En hengslet overdel gir direkte tilkomst til rotor og el-motor. Utvendig montert el.kobling med servicebryter forenkler montasje og tar hensyn til sikkerhet ved service.

Viften leveres som standard i tre modeller:

• Modell for kanaltilkobling
• Modell som takvifte for avsug med Swing-Out
• Modell som aggregatutførelse, uten hus
